四端子采样电阻应用实例

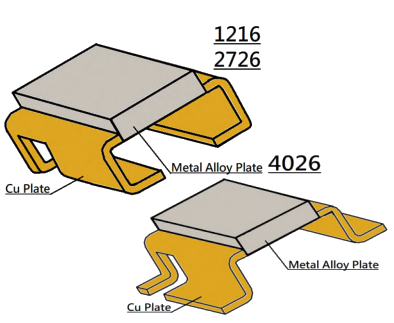

四端电阻又称四脚电阻。其低阻值和材料特性也称为四端合金电阻、四端采样电阻、四脚电流检测电阻等。 热稳定四端电阻的特点是能够同时调节阻抗和温度系数（TCR）制造过程中的阻抗。四端电阻器包括三个或四个基本电阻器r1-r3，形成一个闭环。电阻器 R1 是主要的低欧姆电阻器。电阻R1的端作为四端电阻的“强制”端。电阻器 R2 和 R3 形成一个分压器，旨在最小化四端电阻器的 TCR，并与电阻器 R1 并联。电阻R3的端用作四端电阻的“感”端。电阻器R2可分为两个电阻器：R2A和r2b串联连接到电阻器R3以简化四端电阻器的实施例。基本电阻器 R1 和 R2 必须具有相同符号的 TCR。四端电阻的目标阻抗和TCR通过调整基本电阻的阻抗来最小化。
