有许多不同类型的电阻器可用在电路中，以各种不同方式控制电流或产生电压降。但是为了做到这一点，实际的电阻器需要具有某种形式的“电阻”或“电阻”值。电阻的阻值范围从几欧姆（Ω）到数百万欧姆不等。
显然，拥有每个可能值的可用电阻（例如1Ω，2Ω，3Ω，4Ω等）是不切实际的，因为实际上需要数十万个（如果不是几千万个）不同的电阻来覆盖所有电阻。可能的值。取而代之的是，电阻器以所谓的“首选值”制造，其电阻值以有色墨水打印到其主体上。
电阻值，公差和瓦特额定值通常在电阻器主体足够大以读取打印内容时（例如大功率电阻器）以数字或字母形式显示在电阻器主体上。但是，当电阻很小（例如1/4瓦碳或薄膜类型）时，必须以其他方式显示这些规格，因为打印内容太小而无法阅读。

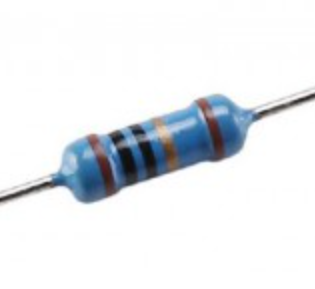

因此，为克服这一问题，小型电阻器使用彩色涂色带表示电阻值和容差，同时电阻的物理尺寸表示瓦特数。这些彩色的彩带产生了一种识别系统，通常称为电阻色码。
多年前开发了一种国际公认的电阻器颜色代码方案，作为识别电阻器欧姆值的简便方法，无论其大小或条件如何。它由一组单独的彩色环或按频谱顺序排列的带组成，代表了电阻值的每个数字。
电阻器颜色代码标记始终从左到右每次读取一个带，较大的宽度公差带指向右侧，表示其公差。通过将第一色带的颜色与其在色图的数字列中的关联编号进行匹配，可以识别出第一位以下的数字，这代表了电阻值的第一位。
同样，通过将第二个波段的颜色与其在色标表的数字列中的关联编号进行匹配，我们可以得到电阻值的第二个数字，依此类推。然后，从左到右读取电阻器颜色代码，如下所示：
标准电阻器颜色代码表
电阻器颜色代码表
| 颜色 | 数字 | 乘数 | 宽容 |
| 黑色的 | 0 | 1个 |
|
| 棕色的 | 1个 | 10 | ±1％ |
| 红色的 | 2个 | 100 | ±2％ |
| 橙子 | 3 | 1,000 |
|
| 黄色的 | 4 | 10,000 |
|
| 绿色的 | 5 | 100,000 | ±0.5％ |
| 蓝色的 | 6 | 1,000,000 | ±0.25％ |
| 紫色 | 7 | 10,000,000 | ±0.1％ |
| 灰色的 | 8 |
| ±0.05％ |
| 白色的 | 9 |
|
|
| 金子 |
| 0.1 | ±5％ |
| 银 |
| 0.01 | ±10％ |
| 没有任何 |
|
| ±20％ |
然后，我们可以求和各色带的不同加权位置，这些颜色组成下表中的电阻器颜色代码：
Number of
Coloured Bands | 3 Coloured Bands
(E6 Series) | 4 Coloured Bands
(E12 Series) | 5 Coloured Bands
(E48 Series) | 6 Coloured Bands
(E96 Series) |
| 1st Band | 1st Digit | 1st Digit | 1st Digit | 1st Digit |
| 2nd Band | 2nd Digit | 2nd Digit | 2nd Digit | 2nd Digit |
| 3rd Band | Multiplier | Multiplier | 3rd Digit | 3rd Digit |
| 4th Band | – | Tolerance | Multiplier | Multiplier |
| 5th Band | – | – | Tolerance | Tolerance |
| 6th Band | – | – | – | Temperature
Coefficient |
计算电阻值
该电阻器颜色代码系统是一切都很好，但我们需要了解如何才能得到电阻的正确值应用它。“左手”或最显着的彩色带是最靠近连接导线的带，从左到右按如下方式读取彩色编码带：
位数，位数，乘数=颜色，颜色x 10色 （欧姆）（Ω）
例如，电阻器具有以下彩色标记；
黄色 紫 红色 = 4 7 2 = 4 7 X 10 2 =4700Ω或4K7欧姆。
第四和第五频带用于确定电阻器的百分比公差。电阻容差是衡量电阻器与指定电阻值之间的差异的量度，是制造过程的结果，并表示为其“标称”值或首选值的百分比。
薄膜电阻的典型电阻容差范围为1％至10％，而碳电阻的容差最高为20％。公差低于2％的电阻器称为精密电阻器，而或更低公差的电阻器则更昂贵。
大多数五频段电阻器是精度电阻器，公差为1％或2％，而大多数四频段电阻器的公差为5％，10％和20％。用于表示电阻器容差等级的颜色代码为：
棕色= 1％，红色= 2％，金色= 5％，银= 10％
如果电阻器没有第四公差带，则默认公差将为20％。
有时，通过使用简短易记的句子（表达形式，韵律和短语）（称为acrostic）来记住电阻器颜色代码会更容易，这些句子在句子中有一个单独的词来代表``十种+两种''颜色。
所得到的助记符将每个单词的第一个字母与每种颜色相匹配，从而按大小递增的顺序构成了电阻器的颜色代码，并且可以使用许多不同的助记符短语。但是，这些说法通常很粗糙，但记住电阻颜色的效果却从来不差。这里只是一些更“干净”的版本，但还有更多版本：
乙广告乙OYS ř荷兰国际集团ö乌尔ý翁荣南ģ IRLS乙UT V恶心ģ OES W¯¯ ithout
乙埃特乙Ë ř飞行ö ř ý我们ģ REAT乙IG V enture ģ OES W¯¯荣
乙乌斯特乙rown ř王牌ö乌尔ý翁荣南ģ IRLS乙UT V恶心ģ enerally W¯¯插件 （此一者指示布朗的位置
乙广告乙软泥ř OTS ö乌尔ý翁荣南ģ UTS乙UT V odka ģ OES W¯¯ ELL（上）小号ilver ģ oblets （这一个包括的公差带ģ老， š ilver）
另外，为什么不下载并制作我们方便的DIY电阻器颜色代码轮作为免费且方便的参考指南，以帮助确定这些电阻器颜色代码。
英国标准（BS 1852）编码。
通常，在较大功率的电阻器上，不需要电阻器颜色代码系统，因为电阻值，公差甚至功率（瓦特）额定值都印在电阻器的实际主体上，而不是使用电阻器颜色代码系统。因为很容易“误读”小数点或逗号的位置，尤其是在组件变色或变脏时。开发了一种用于写入和打印各个电阻的电阻值的简便系统。
该系统符合英国标准BS 1852标准及其替代标准BS EN 60062，其编码方法是将小数点位置替换为后缀字母“ K”代表数千或千欧，字母“ M”代表百万或兆欧。表示乘数值，字母“ R”用于乘数等于或小于1的情况，这些数字后面有任何数字，表示它等于小数点。
BS 1852电阻器字母编码
| BS 1852电阻值代码 |
| 0.47Ω= R47或0R47 |
| 1.0Ω= 1R0 |
| 4.7Ω= 4R7 |
| 47Ω= 47R |
| 470Ω= 470R或0K47 |
| 1.0KΩ= 1K0 |
| 4.7KΩ= 4K7 |
| 47KΩ= 47K |
| 470KΩ= 470K或0M47 |
| 1MΩ= 1M0 |
有时，取决于制造商，在写入的电阻值之后还会有一个附加的字母，代表电阻的容差值，例如4k7 J，这些后缀字母表示为：
电阻公差字母编码
| 电阻公差代码（±） |
| B = 0.1％ |
| C = 0.25％ |
| D = 0.5％ |
| F = 1％ |
| G = 2％ |
| J = 5％ |
| K = 10％ |
| M = 20％ |
另外，在阅读这些书面代码时，请注意不要将千欧的电阻字母k与10％公差的公差字母K或兆欧的电阻字母M与20％的公差字母M混淆。
电阻容差，E系列和首选值
希望到目前为止，我们了解到电阻器具有各种尺寸和电阻值，但要使电阻器具有每个可能的电阻值，实际上就需要成百上千个（如果不是上百万个）单个电阻器。取而代之的是，以通常称为“优选值”的方式制造电阻器。
在一定的公差范围内，存在一定的电阻值，而不是从1Ω以上的连续电阻值。电阻器的容差是其实际值与所需值之间的最大差，通常表示为正负百分比值。例如，一个1kΩ±20％公差的电阻器的最大和最小电阻值为：
最大电阻值
1kΩ或1000Ω+ 20％=1,200Ω
最小电阻值
1kΩ或1000Ω– 20％=800Ω
然后，使用上面的示例，一个容差为1kΩ±20％的电阻器的最大值可能为1200Ω，最小值为800Ω，导致相差约400Ω！对于相同值的电阻器。
在大多数电气或电子电路中，相同电阻的20％的大公差通常不是问题，但是当为高精度电路（例如滤波器，振荡器或放大器等）指定了紧密公差的电阻时，则需要使用正确的公差电阻因为容差为20％的电阻器通常不能用来替代2％甚至1％的容差类型。
五频段和六频段电阻器颜色代码通常与高精度1％和2％胶片类型相关，而常见的花园类型5％和10％通用类型倾向于使用四频段电阻器颜色代码。电阻器具有一定的公差范围，但最常见的两个是E12和E24系列。
在E12系列有每十年12的电阻值，（表示的10的倍数十年，即，10，100,1000等），而E24系列有每十年和24个值E96系列每十年96个值。现在，可提供非常高精度的E192系列，其公差低至±0.1％，每十年可提供192个独立的大电阻值。
电阻容差和E系列表
| E6系列，公差为±20％–电阻值（以Ω为单位） |
| 1.0、1.5、2.2、3.3、4.7、6.8 |
| E12系列，公差为±10％–电阻值（以Ω为单位） |
| 1.0、1.2、1.5、1.8、2.2、2.7、3.3、3.9、4.7、5.6、6.8、8.2 |
| E24系列，公差为±5％–电阻值（以Ω为单位） |
1.0，1.1，1.2，1.3，1.5，1.6，1.8，2.0，2.2，2.4，2.7，3.0，
3.3，3.6，3.9，4.3，4.7，5.1，5.6，6.2，6.8，7.2，8.2，9.1 |
| E96系列，公差为±1％–电阻值（以Ω为单位） |
| 1.00，1.02，1.05，1.07，1.10，1.13，1.15，1.18，1.21，1.24，1.27，1.30，1.33，1.37，1.40，1.43，1.47，1.50，1.54，1.58，1.62，1.65，1.69，1.74，1.78， 1.82，1.87，1.91，1.96，2.00，2.05，2.10，2.15，2.21，2.26，2.32，2.37，2.43，2.49，2.55，2.61，2.67，2.74，2.80，2.87，2.94，3.01，3.09，3.16，3.24， 3.32、3.40、3.48、3.57、3.65、3.74、3.83、3.92、4.02、4.12、4.22、4.32、4.42、4.53、4.64、4.75、4.87、4.99、5.11、5.23、5.36、5.49、5.62、5.76、5.90， 6.04、6.19、6.34、6.49、6.65、6.81、6.98、7.15、7.32、7.50、7.68、7.87、8.06、8.25、8.45、8.66、8.87、9.09、9.31、9.53、9.76 |
然后，通过使用适当的E系列值作为电阻器所需的百分比公差，并为其添加一个乘数因子，可以找到该系列中任何电阻的欧姆值。例如，以E-12串联电阻器为例，该电阻器的容差为10％，首选值为3.3，则该范围的电阻值为：
值x乘数=电阻
3.3 x 1 = 3.3欧姆
3.3 x 10 =33Ω
3.3 x 100 = 330欧姆
3.3 x 1,000 =3.3kΩ
3.3 x 10,000 =33kΩ
3.3 x 100,000 =330kΩ
3.3 x 1,000,000 = 3.3兆欧
这些首选值背后的数学基础来自所使用的实际序列的平方根值。例如，对于E6 20％系列有六个单独的电阻器或步骤（1.0至6.8），并给定为10（第六根6√ 10），因此对于E12 10％系列有十二个单独的电阻或步骤因此（1.0至8.2），并给定为10的第十二根（12√ 10）等为剩余的E系列值。
上面显示的“优选值”公差系列经制造以符合英国标准BS 2488，并且选择的电阻值范围为：在最大或最小公差下，任何一个电阻器与其相邻值重叠。例如，以公差为5％的E24系列电阻器为例。它的相邻电阻值分别为47Ω和51Ω。
47Ω+ 5％=49.35Ω，而51Ω– 5％=48.45Ω，重叠仅为0.9Ω。
表面贴装电阻器

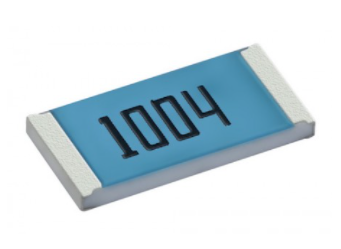

4.7kΩ贴片电阻
表面贴装电阻器或SMD电阻器是非常小的矩形金属氧化物薄膜电阻器，设计用于直接焊接到电路板的表面，因此得名。表面安装电阻器通常具有一个陶瓷基板主体，在其上沉积了一层厚厚的金属氧化物电阻。
通过增加所需的厚度，长度或所用沉积膜的类型来控制电阻器的电阻值，并且可以生产低至0.1％的高精度低容差电阻器。它们在主体的任一端都有金属端子或盖帽，可将它们直接焊接到印刷电路板上。
表面贴装电阻器以3位或4位数字代码印刷，这与在更常见的轴向型电阻器上使用的数字代码相似，以表示其电阻值。标准SMD电阻器用三位数代码标记，其中前两位代表电阻值的前两位，第三位是乘数，即x1，x10，x100等。例如：
“ 103” = 10×1,000欧姆= 10千欧
“ 392” = 39×100欧姆= 3.9千欧
“ 563” = 56×1,000欧姆= 56千欧
“ 105” = 10×100,000欧姆= 1兆欧
值小于100Ω的表面贴装电阻器通常表示为：“ 390”，“ 470”，“ 560”，最后的零表示10 x o乘数，等效于1。例如：
“ 390” = 39×1Ω=39Ω或39RΩ
“ 470” = 47×1Ω=47Ω或47RΩ
电阻值低于10时，有一个字母“ R ”表示小数点的位置，如先前在BS1852表格中所示，因此4R7 =4.7Ω。
带有“ 000”或“ 0000”标记的表面贴装电阻器是零欧姆（0Ω）电阻器，或者就是说短路连接，因为这些组件的电阻为零。
然后我们看到，电阻器颜色代码系统用于识别电阻器的电阻值。不要忘记下载并制作我们方便的DIY电阻器颜色代码轮，作为免费方便的参考指南，以帮助您确定这些电阻器颜色代码。
在下一个有关电阻器的教程中，我们将研究串联连接在一起的电阻器，并证明总电阻是所有加在一起的电阻器的总和，并且电流是串联电路共有的。
